Teplovodné podlahové kúrenie patrí medzi riešenia, pri ktorých sa oplatí premýšľať nad celou skladbou podlahy, nie iba nad samotnou rúrou v betóne. V realite totiž rozhoduje každý detail: rovný podklad, správna tepelná izolácia, dilatačný pás, vhodné uchytenie potrubia, správne nastavený rozdeľovač, kvalitný poter aj podlahová krytina s rozumným tepelným odporom. Keď jedna z týchto vrstiev chýba alebo je urobená narýchlo, kúrenie síce môže fungovať, ale často s vyššou spotrebou, nerovnomerným ohrevom miestností alebo pomalšou reakciou systému.

Teplovodný systém funguje tak, že vykurovacia voda prúdi potrubím uloženým v podlahe a tá následne odovzdáva teplo do miestnosti veľkou plochou. Práve preto môže podlahové kúrenie pracovať s nižšou teplotou vykurovacej vody ako klasické radiátory, čo je výhodné najmä pri kondenzačných kotloch a tepelných čerpadlách. Energy Saving Trust uvádza, že vodné podlahové kúrenie sa pripája na zdroj tepla, napríklad kotol alebo tepelné čerpadlo, a vďaka väčšej vykurovacej ploche môže pracovať pri nižšej teplote vody než radiátorový systém.

Prečo je skladba podlahového kúrenia taká dôležitá

Pri podlahovom kúrení sa z celej podlahy stáva veľkoplošný vykurovací prvok. Nie je to radiátor, ktorý sa dá po montáži jednoducho vymeniť alebo presunúť. Potrubie, izolácia aj rozvody zostávajú skryté pod poterom a podlahovou krytinou, preto má správna skladba zásadný vplyv na životnosť aj komfort. Uponor vo svojom technickom sprievodcovi vysvetľuje, že výkon podlahového kúrenia ovplyvňuje konštrukcia podlahy, typ podlahovej krytiny, veľkosť potrubia, rozstup potrubia aj teplota vody prúdiacej v okruhoch. Zároveň upozorňuje, že poter akumuluje teplo, preto má podlahové kúrenie pomalšiu reakciu pri nahrievaní aj chladnutí.

Z pohľadu používateľa to znamená, že podlahové kúrenie vie byť veľmi príjemné a úsporné, ale nie je vhodné navrhovať ho „od oka“. Treba poznať tepelné straty miestností, rozmiestnenie nábytku, typ podlahy, výšku skladby a požadovaný zdroj tepla. Podľa normového princípu uvádzaného v technických podkladoch k BS EN 1264-2 je fyziologicky prijateľná maximálna teplota povrchu podlahy v bežne obývaných miestnostiach 9 °C nad teplotou vzduchu v miestnosti, teda približne 29 °C pri izbovej teplote 20 °C. To je dobrý dôvod, prečo sa výkon nemá doháňať extrémne teplou vodou, ale správnym návrhom skladby, rozstupov a regulácie.

Základná skladba teplovodného podlahového kúrenia

Najčastejšia mokrá skladba teplovodného podlahového kúrenia začína nosným podkladom, napríklad betónovou doskou alebo stropnou konštrukciou. Podklad musí byť dostatočne pevný, čistý a rovný, pretože nerovnosti sa neskôr prenášajú do izolácie aj do uloženia rúrok. Pri podlahe na teréne sa rieši aj hydroizolácia a oddelenie vrstiev tak, aby vlhkosť z podkladu nepoškodzovala tepelnú izoláciu. V tejto fáze sa zároveň oplatí skontrolovať všetky prestupy, rozvody vody, kanalizácie a elektroinštalácie, pretože po položení vykurovacích vrstiev sa opravy robia výrazne ťažšie.

Ďalšou vrstvou je tepelná izolácia. Jej úloha je jednoduchá: čo najviac tepla má ísť smerom hore do miestnosti, nie dole do stropu, základovej dosky alebo nevykurovaného priestoru. Pri podlahovom kúrení sa často podceňuje najmä obvodová dilatácia. Dilatačný pás po obvode miestnosti umožňuje poteru pracovať pri teplotných zmenách a zároveň obmedzuje únik tepla do zvislých konštrukcií. Uponor odporúča izoláciu pod potrubím na zníženie tepelných strát smerom nadol a zároveň uvádza dôležitosť okrajovej izolácie po obvode vykurovanej plochy, najmä pri poterových podlahách.

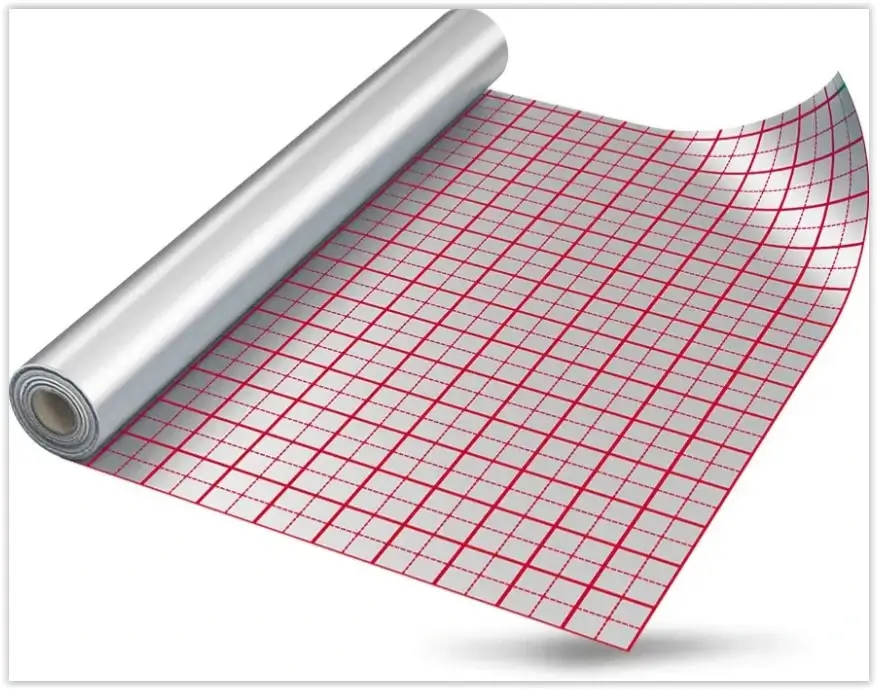

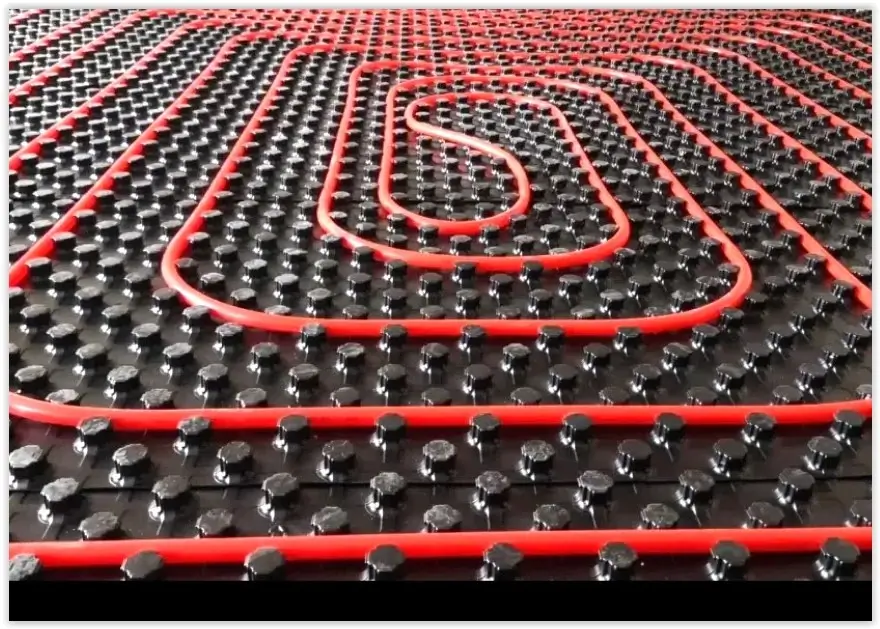

Na tepelnú izoláciu sa následne kladie uchytávacia alebo separačná vrstva. V modernej montáži sa často používa systémová doska, ktorá pomáha udržať presné rozstupy potrubia a bráni jeho posunu pri betonáži alebo zalievaní poterom. Dobre zvolená systémová doska podlahového kúrenia šetrí čas pri montáži a znižuje riziko, že sa rúrky počas prác posunú mimo projektovaných rozstupov. Alternatívou pri niektorých skladbách je reflexná fólia pod podlahové kúrenie, prípadne fólia na podlahové kúrenie s rastrom, ktorá pomáha montážnikovi dodržať rozostupy a zároveň oddeľuje vrstvy skladby.

Potrubie: srdce celej podlahovky

Najviac pozornosti prirodzene púta potrubie, pretože práve ním prúdi vykurovacia voda. Kvalitná rúra na podlahové kúrenie musí byť pružná, odolná voči teplotám, tlaku a dlhodobému namáhaniu. Často sa používajú najmä viacvrstvové alebo plastové potrubia určené pre teplovodné vykurovanie, s kyslíkovou bariérou, ktorá pomáha chrániť kovové časti systému pred koróziou. Dôležité je, aby bola každá slučka uložená bez spojov v podlahe. Spoj ukrytý v potere je zbytočné riziko, pretože pri poruche sa k nemu nemožno dostať bez rozbitia podlahy.

Pri pokládke sa rieši rozstup potrubia, dĺžka okruhov a smer ukladania. Hustejšie rozstupy sa používajú najmä pri obvodových stenách, väčších presklených plochách alebo v miestnostiach s vyššou tepelnou stratou. Redší rozstup môže stačiť v dobre zateplených vnútorných zónach. Technické podklady Uponor odporúčajú viesť prívodnú časť okruhu najskôr do najchladnejšej časti miestnosti, napríklad pod okná alebo pozdĺž vonkajších stien. Pri špirálovom ukladaní uvádzajú aj príklad s rozstupom 200 mm, ktorý pomáha dosiahnuť rovnomernejšiu teplotu podlahy.

Pri výbere sa zákazníci často pýtajú aj na trubky na podlahové kúrenie alebo hadice na podlahové kúrenie. V technickej praxi je presnejšie hovoriť o rúrkach alebo potrubí pre podlahové kúrenie, no v bežnej reči sa tieto výrazy používajú pomerne často. Podstatné je, aby išlo o potrubie určené priamo na vykurovanie v podlahe, nie o náhodne zvolenú plastovú rúru podobného priemeru.

Rozdeľovač a regulácia jednotlivých okruhov

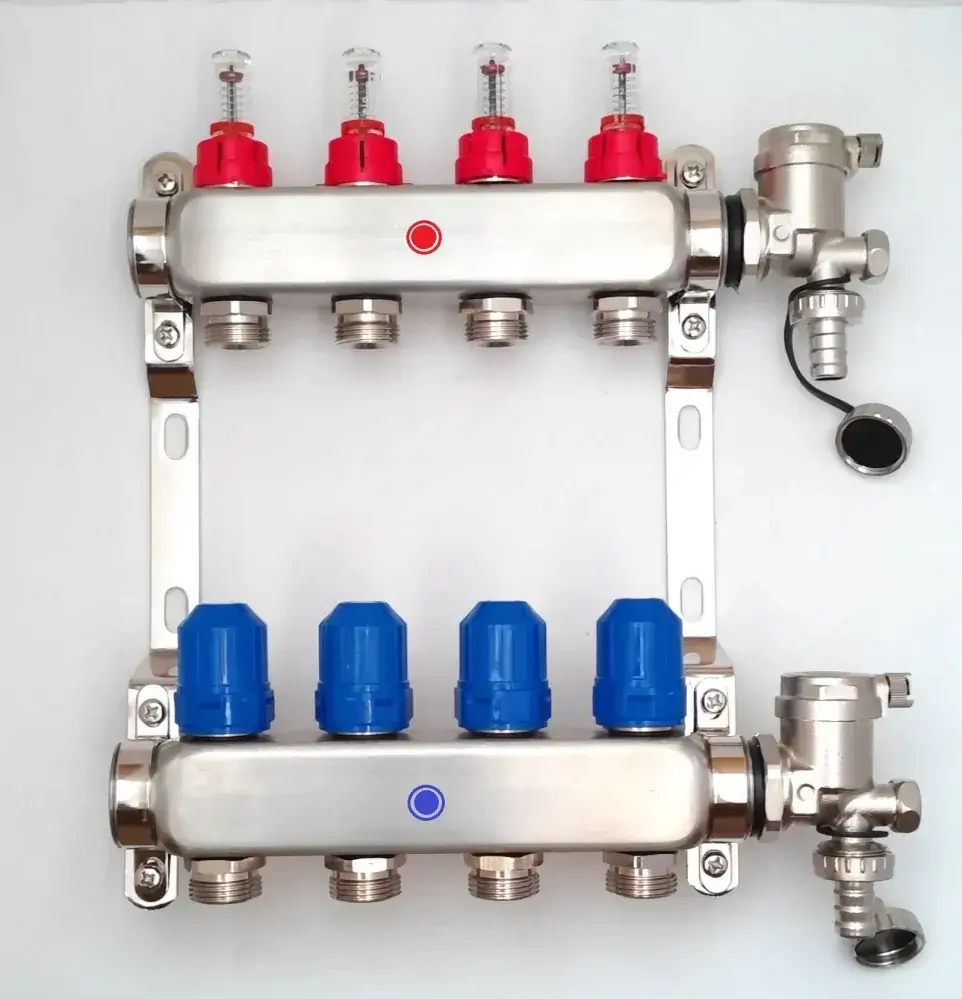

Každý teplovodný systém potrebuje miesto, kde sa vykurovacia voda rozdelí do jednotlivých slučiek. Túto úlohu má rozdeľovač na podlahové kúrenie, často označovaný aj ako rozdeľovač kúrenia. Pri podlahovke nestačí, aby voda iba „nejako tiekla“ cez všetky okruhy. Každý okruh má inú dĺžku, iný tlakový odpor a inú potrebu výkonu, preto sa prietoky musia nastaviť tak, aby sa miestnosti vykurovali rovnomerne. Kvalitný rozvádzač podlahového kúrenia má prietokomery, regulačné prvky, odvzdušnenie a možnosť napojenia termoelektrických pohonov.

Technický list Caleffi pre rozdeľovače sálavých systémov uvádza, že rozdeľovač slúži na optimálne rozdelenie média do okruhov podlahového vykurovania a pomáha zlepšiť kontrolu tepelného výkonu. Zároveň opisuje prietokomery, regulačné ventily, uzatváracie ventily pre termoelektrické pohony, odvzdušnenie a možnosť presného nastavenia prietoku v jednotlivých okruhoch na stupnici 0–5 l/min.

V domoch, kde sa kombinuje podlahové kúrenie s radiátormi, môže mať svoje miesto aj samostatný rozdeľovač kúrenia pre radiátory. Takéto riešenie sa používa napríklad pri rekonštrukciách, kde sa na prízemí realizuje podlahové kúrenie a na poschodí zostávajú radiátory. Vtedy treba myslieť na to, že radiátory zvyčajne potrebujú inú teplotu vody než podlahovka, a návrh miešania, čerpadiel a regulácie by mal robiť odborník.

Poter, tlaková skúška a nábeh kúrenia

Po uložení potrubia prichádza vrstva poteru. Môže ísť o cementový poter, anhydritový poter alebo iné vhodné riešenie podľa projektu a výrobcu. Poter má za úlohu obaliť potrubie, preniesť teplo do celej plochy podlahy a vytvoriť pevný podklad pre finálnu krytinu. Práve preto musí byť potrubie pred zalievaním bezpečne uchytené a systém má byť napustený a tlakovo odskúšaný. Uponor vo svojich pokynoch uvádza, že po položení a pripojení potrubí na rozdeľovač sa má systém naplniť a tlakovo otestovať.

Veľmi častou chybou je netrpezlivý nábeh kúrenia. Podlahové kúrenie sa nemá použiť na urýchlené vysúšanie poteru, ak to výrobca poteru alebo projekt výslovne neurčuje. Poter potrebuje normálne vyzrieť, inak hrozia praskliny, deformácie alebo problém s finálnou podlahou. Uponor upozorňuje, že poter sa musí nechať vyschnúť a vyzrieť podľa príslušných pokynov a podlahové kúrenie sa nemá používať na urýchlenie procesu tvrdnutia.

Podlahová krytina: nielen vzhľad, ale aj prestup tepla

Finálna krytina má pri podlahovom kúrení väčší význam, než si mnohí uvedomujú. Keramická dlažba, kameň alebo tenšie minerálne krytiny väčšinou prenášajú teplo veľmi dobre. Laminát, vinyl alebo drevené podlahy môžu fungovať tiež, ale treba dodržať odporúčania výrobcu a skontrolovať maximálnu povolenú teplotu povrchu. Pri kobercoch a hrubých podložkách je dôležitý tepelný odpor, pretože príliš hrubá skladba brzdí prenos tepla do miestnosti. Energy Saving Trust uvádza, že typ podlahovej krytiny ovplyvňuje, ako rýchlo sa miestnosť vyhreje; keramika a kameň prenášajú teplo efektívne, pri dreve alebo koberci je potrebné sledovať vhodnosť a hrúbku materiálu.

V praxi sa preto oplatí vyberať podlahu až s vedomím, že pod ňou bude kúrenie. Nie každý krásny materiál je automaticky vhodný pre podlahovku. Pri dreve je dôležitá stabilita, vlhkosť a odporúčanie výrobcu. Pri vinyle treba sledovať teplotný limit. Pri koberci je kľúčové, aby koberec spolu s podložkou príliš neizoloval. Dobre navrhnutý systém môže pokaziť aj nevhodná krytina, ktorá jednoducho nepustí dosť tepla do miestnosti.

Zdroj tepla: kotol, tepelné čerpadlo a akumulácia

Teplovodné podlahové kúrenie môže byť napojené na viacero zdrojov tepla. V novostavbách a zateplených domoch sa často kombinuje s tepelným čerpadlom, pretože nízkoteplotný režim podlahovky pomáha čerpadlu pracovať efektívnejšie. Energy Saving Trust uvádza, že tepelné čerpadlá posielajú vodu do vykurovacieho systému pri nižšej teplote než tradičné plynové alebo olejové kotly a že podlahové kúrenie môže v porovnaní s radiátormi pracovať s nižšou teplotou vykurovacej vody, čo má priaznivý vplyv na efektivitu tepelného čerpadla.

Pri návrhu zdroja treba riešiť aj prípravu teplej vody a stabilitu prevádzky. V niektorých systémoch pomáha akumulačná nádrž, pri väčších alebo špecifických zostavách sa používajú aj akumulačné nádoby rôznych objemov. Ak sa rieši aj ohrev úžitkovej vody, do zostavy môže patriť akumulačná nádoba s bojlerom alebo samostatný zásobník teplej vody. Pri modernizácii vykurovania môže byť vhodnou voľbou aj tepelné čerpadlo Protherm, no konkrétny výkon a zapojenie vždy závisia od tepelných strát domu, prípravy teplej vody a požiadaviek používateľa.

Orientačné ceny komponentov

Pri rozpočte sa nedá vychádzať iba z ceny za meter potrubia. Do systému vstupuje aj rozdeľovač, skrinka, systémové dosky alebo fólie, príchytky, okrajové pásy, ventily, regulácia, čerpadlová alebo zmiešavacia skupina a práca. Na webe shopkurenie.sk sa v čase prípravy článku nerezové rozdeľovače pre podlahové kúrenie pohybovali napríklad od 56,64 € s DPH za 2-vývodové prevedenie po 171,89 € s DPH za 11-vývodové prevedenie. Rúrka 17 × 2 bola v ponuke napríklad pri produktoch REHAU od 0,91 € bez DPH za bežný meter a pri FLEXPERT EVOH od 0,63 € bez DPH za bežný meter. Reflexná hliníková fólia s rastrom bola uvedená s cenou 0,58 € bez DPH za meter a balením 50 m² za 35,67 € s DPH. Tieto ceny treba brať ako orientačné, pretože sa môžu meniť podľa dostupnosti, akcií, značky, počtu okruhov a veľkosti balenia.

Najčastejšie chyby pri skladbe podlahového kúrenia

Jednou z najčastejších chýb je slabá alebo prerušená tepelná izolácia. Ak sa teplo stráca smerom nadol, používateľ má pocit, že podlahovka „nekúri“, hoci zdroj tepla pracuje viac, než by musel. Ďalším problémom je chýbajúci alebo zle osadený dilatačný pás, najmä pri väčších plochách a poterových skladbách. Dilatácia nie je formalita, ale ochrana pred praskaním a prenosom napätia do stien a podlahy.

Veľkým rizikom sú aj spoje potrubia ukryté v podlahe, nedostatočná tlaková skúška pred zaliatím a nerovnomerne dlhé okruhy bez správneho hydraulického vyváženia. Ak je jeden okruh výrazne dlhší než ostatné, voda si prirodzene hľadá jednoduchšiu cestu cez kratšie okruhy a vzdialenejšia miestnosť môže zostať chladnejšia. Práve preto je dôležité nastavenie prietokov na rozdeľovači a kontrola systému ešte pred zakrytím potrubia poterom.

Zhrnutie

Správna skladba teplovodného podlahového kúrenia nie je iba poradie vrstiev v podlahe. Je to prepojenie stavebnej časti, vykurovacieho návrhu a regulácie. Od pevného podkladu cez izoláciu, systémovú dosku alebo fóliu, potrubie, rozdeľovač, poter až po finálnu krytinu musí všetko spolupracovať. Dobre navrhnuté podlahové kúrenie vie priniesť rovnomerný tepelný komfort, nižšiu teplotu vykurovacej vody a dobrú spoluprácu s modernými zdrojmi tepla. Zle navrhnuté riešenie môže naopak priniesť pomalé nahrievanie, vyššiu spotrebu a miestnosti s rozdielnou teplotou.

DSKS, s.r.o. môže pri výbere komponentov pre podlahové kúrenie pomôcť najmä tam, kde zákazník potrebuje zladiť potrubie, rozdeľovač, systémovú dosku, fóliu, zdroj tepla a prípravu teplej vody do jedného funkčného celku. Pri podlahovom kúrení sa oplatí nakupovať jednotlivé diely až po ujasnení návrhu, pretože lacnejší komponent nemusí byť výhodný, ak sa nehodí do konkrétnej skladby alebo spôsobí komplikácie pri montáži.

Použité zdroje

Energy Saving Trust – princíp fungovania podlahového kúrenia, typy systémov, vhodnosť podlahových krytín a kombinácia s tepelnými čerpadlami.
Uponor UFH Technical Guide – návrhové princípy, vplyv konštrukcie podlahy, izolácia, teplotné limity, pokládka potrubia, tlaková skúška a poter.
Caleffi – technický list rozdeľovačov pre sálavé a podlahové vykurovacie systémy.
BSI – séria BS EN 1264 pre vodné plošné vykurovacie a chladiace systémy.
